ФВ-190

Готовясь к войне, немцы возлагали большие надежды на истребители Мессершмитт Bf 109, которые строились большой серией. В других странах на вооружении ВВС, как правило, находились два-три типа истребителей. Они имели разную конструкцию, располагали теми или иными возможностями. И хотя военное ведомство Геринга считало, что истребителю Мессершмитта нет равных в мире, оно тем не менее было заинтересовано в разработке еще одной машины, отличающейся от Bf 109.


В 1937 году группа конструкторов фирмы Фокке-Вульф под руководством Курта Танка приступила к созданию такого самолета. В качестве силовой установки для новой машины был выбран 12-цилиндровый 1550-сильный двигатель воздушного охлаждения BMW-139. Хотя он имел большую площадь поперечного сечения по сравнению с двигателем водяного охлаждения ДВ-601, установленного на Bf 109, зато был почти в полтора раза мощнее. Естественно, что это не могло не сказаться на летно-технических характеристиках новой машины.


1 июня 1939 года летчик-испытатель фирмы капитан Ганс Зандер поднял в воздух первый опытный экземпляр самолета, получивший обозначение FW 190. Он показал скорость 595 км/ч — почти на 30 км/ч больше, чем у серийных Bf 109E того же года выпуска. Но это был еще не предел. Немецкие моторостроители запустили в производство новый 14-цилиндровый двигатель BMW 801С, мощность которого составляла 1660 л. с. Силовой установкой оснастили многие самолеты, в том числе FW 190. С таким двигателем даже серийные истребители стали летать быстрее.


В ходе летных испытаний выяснилось, что FW 190 по целому ряду показателей существенно превосходит «мессершмитт». Так, например, мало кто знает, что на скоростях более 600 км/ч Bf 109 становился практически неуправляемым. Из-за большого скоростного напора летчики не могли отклонить элероны даже на несколько градусов. Естественно, что ни о какой маневренности тут не могло идти и речи.


Летно-технические характеристикиМодификация FW 190A-3 FW 190A-8 FW 190D-9
Длина самолета, м 8,84 8,84 10,24
Размах крыла, м 10,5 10,5 10,5
Площадь крыла, м2 18,3 18,3 18,3
Мощность двигателя, л. с. 1770 2100 2240
Масса пустого, кг 2900 3170 3590
Полетная масса, кг 3970 4430
+ 500 бомб 4300
+ 500 бомб
Максимальная скорость, км/ч 644 653 685
Потолок, м 10 500 11 400 12 000
Дальность полета, км 980 800 840


Все положительные отзывы о прекрасной маневренности «мессершмитта» относились к скоростям порядка 300— 500 км/ч, на которых в то время велись воздушные бои. Фокке-Вульф 190 обладал хорошей управляемостью во всем диапазоне скоростей полета, вплоть до максимальной. Кстати, одна из особенностей, характеризующая эффективность системы управления этого самолета, — отсутствие триммеров на рулевых поверхностях. Вместо них стояли небольшие перфорированные регулировочные пластины, которые могли быть отогнуты техником на земле.
Самолет оказался более простым в пилотировании при взлете и посадке. Причем большие, широко расставленные стойки шасси позволяли летчику при необходимости выполнить даже грубую посадку. Отмечалось также, что «фоккер» не имел тенденции к капотированию — перевороту на спину через нос при резком торможении (особенно на раскисшем грунтовом аэродроме).


Довольно интересной была конструкция планера. Так, например, крыло собиралось из двух частей — верхней и нижней, что обеспечивало простую открытую клепку панелей обшивки к каркасу. Такая технология позволяла клепать консоли (а также киль и стабилизатор) в огромных количествах с минимальными трудозатратами. Когда фронту и частям ПВО Германии стало требоваться все больше и больше истребителей, авиазаводы смогли резко увеличить выпуск «фокке-вульфов».


Необычно был смонтирован маслорадиатор. Он располагался кольцеобразно вокруг воздухозаборника и прикрывался спереди бронированной обечайкой. Охлаждение радиатора происходило следующим образом: часть воздуха, поступающего внутрь капота, делала перед головками цилиндров двигателя поворот на 180 градусов, проходила через соты радиатора и выходила через щель в переднем кольце капота. На взлете интенсивность обдува радиатора и мотора увеличивалась с помощью вентилятора, установленного за винтом. Его лопасти вращались в том же направлении, что и винт, но со скоростью в 3 раза большей. При высоких скоростях полета вентилятор подтормаживал воздушный поток и не давал маслу и двигателю переохлаждаться. Иными словами, он выполнял функцию воздушных заслонок и жалюзи, которые стояли на других самолетах.


Вооружение истребителя оказалось чрезвычайно мощным. Оно состояло из четырех 20-мм пушек. Две синхронизированные MG 151/20 с боезапасом по 200 снарядов были установлены в корневой части крыла. Две MGFF с боезапасом по 60 снарядов размещались в крыле, вне зоны ометания винта. Кроме того, в фюзеляже устанавливались два 7,92-мм пулемета с боезапасом по 1000 патронов. Конечно, поражающее действие пулеметов было незначительным. Они в основном выполняли другие функции. Так, в различной литературе мемуарного характера часто встречаются высказывания о том, что у немецких летчиков не выдерживали нервы и они открывали бесполезный огонь с больших дистанций. На самом деле, пилоты, сближаясь с целью, короткими очередями трассирующих пуль осуществляли пристрелку, а когда убеждались, что противник находится в зоне поражения, — били из всех стволов. Особенно эффективным был такой метод для атак маломаневренных бомбардировщиков и штурмовиков.


Несколько слов необходимо сказать о кабине. Курт Танк уделял проблеме хорошего обзора очень большое внимание. И если обзор вперед на FW 190 был не лучшим, чем у истребителя Bf 109, то в стороны, вверх и назад — просто великолепным. Ни один истребитель начального периода войны не имел столь хорошего обзора. Сдвижная часть фонаря пилотской кабины была сделана из большого куска плексигласа и имела форму, практически не дающую искажений. Для уменьшения бликов на стекле вся кабина внутри красилась черной матовой краской, а над приборной доской нависал специальный козырек. Когда англичане сумели захватить первый трофейный FW190, они были немало удивлены тем, что, несмотря на обычные для боевого самолета подтеки масла и потертости, фонарь кабины отличался особой чистотой. Так технический состав следил за остеклением кабины.


Кстати, в фонаре FW190 была применена одна хитрость, которая до сих пор интересует многих любителей авиации и особенно авиамоделистов-стендовиков. Вопрос касается того, как сдвигается фонарь, ведь его направляющие не параллельны и сужаются к хвосту. Такого нет ни на одном другом самолете мира. Оказывается, инженеры фирмы Фокке-Вульф, обеспечив летчику хороший обзор назад, в то же время не пожелали портить аэродинамику самолета выступающим фонарем. Они вписали его контур в общие обводы фюзеляжа и заставили сужаться при сдвигании назад. Для того, чтобы фонарь мог «дышать», а оргстекло при этом не трескалось при деформации, в нем прорезали щель длиной около 20 сантиметров. Затем свободные концы скрепили с помощью подвижного шомпольного соединения.


Фокке-Вульф 190 имел неплохую живучесть. Во-первых, двигатель воздушного охлаждения выдерживал значительные повреждения и, кроме того, защищал пилота от обстрела с передней полусферы. Во-вторых, все топливные баки размещались только в фюзеляже. Как известно, при обстреле самолета (особенно с земли) большая часть пуль, снарядов и осколков попадает в крыло из-за его большей площади. Соответственно, вероятность поражения фюзеляжных баков меньше, чем крыльевых.


Таким образом, появившийся у немцев в 1941 году новый истребитель FW 190 представлял действительно большую опасность. Гитлеровская пропаганда не замедлила использовать этот факт для запугивания противника. Однако новый грозный истребитель не оправдал возлагавшихся на него надежд непобедимого. Нет, самолет не был плохим. Но в тот момент, когда он появился на фронте (на Западном — летом 1941, Восточном — в марте 1942 года), на вооружение союзной авиации, а также ВВС Красной Армии стали поступать новые самолеты, ничуть не уступающие «фоккерам» по летно-техническим характеристикам. Особенно неприятными для немецких асов оказались первые воздушные схватки с советскими истребителями Ла-5, которые уже в ходе Сталинградской битвы с успехом вели воздушные бои против новейших немецких машин.


Воздушные баталии, разразившиеся во фронтовом небе, заставили немецких конструкторов всерьез заняться вопросами повышения боевых возможностей своих самолетов. Уже в 1942 году на FW 190 ставится усовершенствованный двигатель BMW 801Д мощностью 1770 л. с. (FW 190 А-3). Чуть позже на фронт начинают поступать истребители серии А-4, оснащенные системой впрыска в цилиндры двигателя водо-метаноловой смеси. Это позволило кратковременно увеличить мощность силовой установки до 2100 л. с, а скорость полета до 650 км/ч.


Появляются машины с улучшенным бронированием, более мощным вооружением. Так, начиная с FW 190A-5, в консолях крыла вместо старых пушек MGFF стали ставить более эффективные MG 151/20 калибра 20 мм и даже 30-мм пушки МК-103 и МК-108. На самолетах отдельных серий вооружение состояло из шести пушек (двух синхронизированных и четырех сдвоенных крыльевых). Начиная с модификации А-7, фюзеляжные 7,92-мм пулеметы были заменены на крупнокалиберные 13-мм MG 131. На самолетах появился под фюзеляжный держатель, на который подвешивался дополнительный топливный бак или бомба массой до 500 кг. Многие истребители из состава ПВО вооружались реактивными снарядами, что позволяло им более успешно бороться с англо-американскими стратегическими бомбардировщиками.


В ходе своего развития самолет FW 190 стал базой для создания целого семейства машин совершенно другого назначения. Благодаря способности нести значительную бомбовую нагрузку, «фокке-вульфы» все чаще стали использоваться для нанесения ударов по наземным целям. Однако скоростной истребитель не мог столь же эффективно работать по земле, как «чистые» бомбардировщики или штурмовики. Поэтому в 1942 году был создан специальный ударный вариант самолета — бронированный маловысотный истребитель-бомбардировщик FW 190F. Крыльевых пушек не было. Их заменили 2—4 держателями для бомб балочной конструкции. Машины отдельных серий вооружались подкрыльевыми противотанковыми пушками или неуправляемыми реактивными снарядами (до 24 шт.).


Еще одним направлением в развитии FW 190 стал вариант «G» — фронтовой бомбардировщик. Стрелково-пушечное вооружение уменьшилось до двух пушек, зато на внешней подвеске он мог нести до 1000 кг бомб. Максимальная боевая нагрузка самолета доходила до 1800 килограммов. Фактически, во второй половине войны эти машины заменили устаревшие пикирующие бомбардировщики Юнкере Ju 87. Самолеты серии G-5, G-6, G-7 использовались и как торпедоносцы. Существенным преимуществом FW 190G перед другими бомбардировщиками была способность, при необходимости, самостоятельно вести оборонительный воздушный бой после сброса бомб. Правда, в полете с полной бомбовой нагрузкой они шли на небольшой скорости и практически не могли маневрировать. В связи с отсутствием оборонительного вооружения, стреляющего назад, груженые «фокке-вульфы» часто сбивались истребителями противника, неожиданно появлявшимися с задней полусферы. Характерным примером этого может служить воздушный бой, проведенный трижды Героем Советского Союза И. Н. Кожедубом, который вместе со своим ведомым разгромил группу из сорока FW 190.

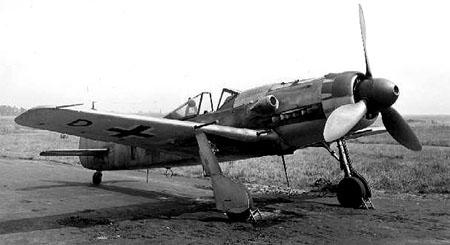

Однако возможности самолета еще не были исчерпаны до конца. Еще в 1942 году немцы попытались установить на FW 190 новые двигатели водяного охлаждения с рядным расположением цилиндров. Это направление оказалось перспективным, и в 1944 году в серийное производство был запущен истребитель FW 190D, оснащенный двигателем Юмо 213. Максимальная мощность силовой установки составила 2240 л. с. Скорость полета новой машины достигала 700 км/ч. В дальнейшем на базе этого самолета созданы улучшенные варианты, получившие обозначение Та-152. По своему внешнему виду и по характеристикам истребители FW 190D и Та-152 отличались от «фокке-вульфов» модификации А. Фактически это были новые самолеты. (О них мы постараемся рассказать на страницах будущих номеров журнала).


За годы войны немецкая авиапромышленность выпустила 20 тысяч самолетов FW 190 (из них 13 367 истребителей и 6634 истребителя-бомбардировщика), которые чрезвычайно широко применялись на советско-германском фронте и вместе с истребителями Мессершмитта были нашими основными противниками в воздухе.
