Мессершмитт Me-109 (Bf109)

Поступивший на вооружение весной 1941 года, Bf-109 являл собой вершину развития самолета Bf-109.
По своей аэродинамической чистоте ("вылизанный" капот двигателя, скругленные концы крыльев, скошенное горизонтальное оперение) и управляемости эта машина могла считаться идеалом истребителя. Высокие летные качества были достигнуты за счет уменьшения вооружения. В результате выпуск Bf-109F был прекращен после изготовления 2300 машин.


Вооружение Модификация Bf-109F-1 вооружалась двумя 7,92 мм пулеметами и одной низкоскорострельной 20-мм пушкой в развале цилиндров двигателя, F-2 имел более скорострельную 15-мм пушку, F-3 оснащался 1350 сильным двигателем DB-601E. Вооружение - одна 15-мм мотор пушка MG-151/15 с боекомплектом 200 патронов и два 13-мм синхронных пулемета MG-17 с боекомплектом 500 патронов на пулемет. На модели F-4 появилась скорострельная 20-мм пушка и улучшилось бронирование, а F-6 был невооруженным разведчиком. Самолет мог нести подфюзеляжный сбрасываемый топливный бак - этой полумерой пытались увеличить дальность самолета.


Bf 109-F2 в НИИ ВВС. Подробно проанализировал и оценил всю имевшуюся информацию по Bf 109F начальник истребительного отдела НИИ ВВС военинженер 1-го ранга А.Н.Фролов. Он сравнил «мессер» с новыми типами советских истребителей, широкое применение которых началось в августе-сентябре 1941 г. В подписанном 14 февраля 1942 г. отчете утверждалось, что для боя с Bf 109F лучше других наших истребителей подходил Як-1, хотя и он уступал «мессеру» в скорости и скороподъемности на малых высотах. «Яковлев» не имел надежного протектора бензобака, радиостанции (их монтировали лишь на каждую десятую машину), а пробег истребителя считался недопустимо большим.


 Еще труднее было вести борьбу с «мессершмиттом» нашему ЛаГГ-3, поскольку он сильно уступал противнику по основным летным данным, за исключением мощности стрелково-пушечного вооружения. К тому же истребитель Лавочкина, Горбунова и Гудкова оставался «тяжелым» в управлении, особенно при переходе из одной фигуры в другую. Что касается МиГ-3, то установленные на нем предкрылки повысили безопасность полета на скоростях, близких к эволютивным. Истребитель обладал хорошими характеристиками на высотах 5000 м и более, но бои там происходили крайне редко, а вблизи земли он проигрывал более легким «мессершмиттам». Вес залпа МиГ-3 оказался недостаточным для успешного поражения неприятельских самолетов, особенно бомбардировщиков.


В выводах Фролов писал: «Противник имеет преимущество по основным летно-тактическим данным перед всеми типами наших новых истребителей до высоты 2000 м... Взлетно-посадочные свойства наших машин неудовлетворительны (они особенно плохие у ЛаГГ-3). Длина разбега велика, а имеющаяся тенденция разворота вправо усложняет производство взлета в строю и требует особого внимания при вылете с ограниченных полевых площадок. Большие посадочная скорость и длина пробега также требуют исключительного внимания и достаточного опыта при точном расчете захода на посадку...»


Выводы выводами, но необходимость в проведении подробных испытаний «мессершмитта» не отпала. Здесь помог случай. 22 февраля 1942 г. командир 8-го отряда эскадры JG51 обер-лейтенант А.Нис сбился с курса и в районе Тушинского аэродрома был обстрелян из пулемета. Повреждения радиатора и пробоина бензобака-вынудили германского офицера совершить вынужденную посадку в расположении советских войск.

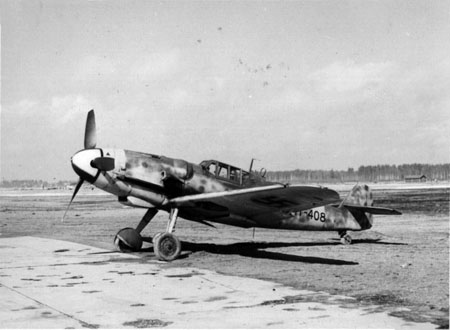

Захваченный красноармейцами «мессер» быстро восстановили силами техсостава 47-й авиадивизии, базировавшейся в Тушино, но первый же вылет на трофейном истребителе закончился аварией - сломалась нога шасси и законцовка крыла. Пришлось машине пройти еще один ремонт (на этот раз его провела бригада ЦАГИ), после чего Bf 109F № 9209 передали на баланс НИИ ВВС для всесторонних испытаний.


По результатам испытаний отмечалось, что Bf109F летал у земли на 70 км/ч быстрее, чем Bf 109E, причем примерно половина прироста скорости получена за счет более мощного двигателя DB 60IN, а другая - за счет лучшей аэродинамики. Важное место в отчете заняла эксплуатационная оценка истребителя. Наши специалисты отметили хорошие подходы к агрегатам мотора, особенно свечам, удобно выполненное капотирование двигателя, значительное облегчение пилотирования за счет различных автоматов, в том числе регулирующих температуру воды и масла в моторе.


Не столь однозначно оценили у нас фонарь кабины. С одной стороны, он обеспечивал хороший обзор вперед и в стороны, а плоские стекла не искажали видимые предметы. С другой стороны, фонарь нельзя было открыть при работающем моторе иначе, как сбросив аварийно. Один из ведущих летчиков НИИ ВВС полковник П.М.Стефановский отметил неудовлетворительный обзор задней полусферы - тяжелая рама с бронезаголовником не позволяла увидеть зашедший в хвост самолет противника.


Многие коллеги Стефановского разделяли его точку зрения. Они считали также серьезным недостатком невозможность полета с открытой или полуоткрытой крышкой фонаря. Зато у «мессершмитта» не вытекало масло из уплотнений двигателя, как у советских истребителей, когда заливало даже козырек фонаря. Кроме того, прозрачность плексигласа немецких машин оказалась значительно выше, чем у наших.Ме-109 перед заправкой


Материалы испытаний позволили прийти к заключению, что эксплуатировать новый «мессер» удобнее, чем отечественные истребители. Розанов определил область превосходства Bf 109F в летно-тактических данных: от земли - до 3000 м. Правда, летчик-испытатель майор Ю.П.Николаев, ранее летавший на Bf 109E. отметил, что управляемость на вираже машины ухудшилась — истребитель с некоторым запаздыванием реагировал на отклонение элеронов. Поэтому, несмотря на возможность развернуться на высоте 1000 м за 20 с, «мессершмитт» практически не имел преимущества в горизонтальной маневренности перед отечественными истребителями, даже если они и медленнее выполняли виражи.


В ходе испытаний специалисты института провели учебный воздушный бой Bf 109F с нашим Як-1 (№ 0511) и выработали рекомендации для летного состава строевых частей ВВС Красной Армии. Получалось, что вероятность победы советского истребителя тем больше, чем выше забирались самолеты. Если вблизи земли полное превосходство было у «мессера» и нашим летчикам рекомендовались лобовые атаки, то с 3000 м шансы уравнивались, а на высоте 5000 м «Яковлев» якобы получал полное преимущество в скорости и маневренности. Иными словами, летчикам предписывалось затягивать немецкие истребители на высоту.


Увы, эти рекомендации не отражали истинного положения дел. Из германских материалов и результатов испытаний в Великобритании следовало, что Bf 109F с мотором DB 60IN развивал на высоте 6000 м максимальную скорость 597-600 км/ч, а не 552 км/ч, как зафиксировали в НИИ ВВС. Следовательно, «мессер» превосходил здесь все отечественные истребители, включая серийные МиГ-3. Но вполне объяснимо, почему основное внимание в Советском Союзе обратили на характеристики истребителей противника вблизи земли. Ведь именно там развернулись основные бои в первом периоде войны, и от наших авиаконструкторов срочно потребовали добиться улучшения летных данных отечественных машин на малых высотах.


Самый массовый истребитель второй мировой войны Me-109 был создан конструктором фирмы «Байерише Флюгцойгверке» (Bayerischc Flugzeugwerke) Вилли Мессершмиттом в середине 30-х годов. Первый полет опытного образца состоялся 28 мая 1935 года. Надо отметить, что появление Me-109 не очень заинтересовало командование Люфтваффе, которое отдавало предпочтение истребителю He-112 фирмы «Хейнкель». Только личное знакомство Мессершмитта с одним из руководителей нацистской партии Германии Рудольфом Гессом позволило ему добиться получения от Люфтваффе заказа на первые 10 опытных экземпляров, которые были подвергнуты весьма жестким летным испытаниям, не выявившим, впрочем, существенных преимуществ Me-109 по отношению к He-112.


Точку в соревновании двух конструкторов поставила гражданская война в Испании, которая использовалась ведущими странами мира как своеобразный полигон для испытания своих образцов оружия. В составе воевавшего на стороне мятежного генерала Франко немецкого легиона «Кондор» первоначально имелось два «Me-109» и один He-112. Низкая эксплуатационная надежность и недостаточная боевая живучесть Хейнкеля заставили командование Люфтваффе сделать окончательный выбор в пользу Me-109. В начале 1937 года он был принят на вооружение и уже в феврале этого года в небе Испании появилось 40 самолетов первой серийной модификации Me-109 В-1.


Конструкция Me-109 соответствовала наметившейся к середине 30-х годов тенденции к переходу от истребителей-бипланов с двигателем воздушного охлаждения к монопланам с двигателем водяного охлаждения. В передней части относительно длинного и узкого (максимальная площадь поперечного сечения всего 0,955 м2) металлического фюзеляжа первоначально устанавливался двигатель Юмо-210, затем ДВ-600, а на последних модификациях — DB-601 или DB-605. При этом мощность силовой установки самолета за время его серийного производства возросла с 700 до 1475 л. с, а при использовании систем форсирования двигателя GM-1 или MW-50 максимальная мощность могла достигать и 1800-2000 л. с.


Расположенная в средней части фюзеляжа кабина пилота закрывалась фонарем, состоявшим из козырька, средней части, откидывавшейся на правый борт, и части, находившейся за кабиной. Остекление из высококачественной прозрачной пластмассы обеспечивало пилоту хороший обзор во все стороны. Кабина пилота была оборудована необходимыми навигационными приборами и приборами для контроля за работой систем самолета. Как правило, на самолете устанавливался кислородный прибор, а в хвостовой части фюзеляжа размещалась радиостанция. На последних модификациях использовалась также самолетная опознавательная радиостанция FuG-25A, представлявшая собой приемопередатчик, принимающий сигналы наземной УКВ-радиостанции и автоматически излучавший ответный условный сигнал.


Под сиденьем пилота и за кабиной располагались два металлических топливных бака общей емкостью 400 л. На некоторых модификациях была предусмотрена возможность размещения под фюзеляжем дополнительного топливного бака.


Самолет имел низкорасположенное трапециевидное в плане крыло с металлической работающей обшивкой, приклепанной впотай. Оно отличалось исключительно малым весом. Например, консоль крыла истребителей Ме-109 модификаций В и D весила без вооружения всего 130 кг. С помощью специальных стыковочных узлов и домкрата консоль крыла могла быть заменена в полевых условиях 1-2 механиками. Это было достигнуто за счет того, что стойки шасси крепились не на крыле, а на силовом узле фюзеляжа и в полете убирались в крыло, где для них имелись не закрывающиеся створками ниши. Такое решение, впрочем, нельзя признать идеальным — колея шасси оказалась недостаточно широкой, что, в свою очередь, отрицательно сказалось на устойчивости самолета при рулежке на взлетно-посадочной полосе и при взлете.


Уборка шасси осуществлялась с помощью гидропривода, колеса были снабжены гидравлическими тормозами. Хвостовое оперение Ме-109 имело одну конструктивную особенность: расположенный примерно на половине высоты киля и опирающийся на подкосы стабилизатор был выполнен подвижным, так что в зависимости от режима полета пилот имел возможность изменить угол его установки. Несовершенство узла перестановки стабилизатора, вызвавшее многочисленные аварии самолета, было одной из достаточно многочисленных «детских» болезней, которыми страдали первые модификации самолета.


Однако со времени принятия его на вооружение до начала второй мировой войны у немецких конструкторов было достаточно возможностей для создания и запуска в серийное производство вполне зрелой модификации Ме-109Е. «Эмиль», как называли немецкие летчики эту модификацию, летал хорошо. Его максимальная скорость на высоте 5000 м составляла 570 км/час (почти на 100 км/час больше, чем у советских истребителей И-16 и И-153), на высоту 1000 м он поднимался за одну минуту, для подъема на 5000 м требовалось 6,3 минуты.


 Самолет был устойчив и управляем на всех режимах полета. Важным обстоятельством было и то, что по технике пилотирования он был прост и доступен для летчиков средней и низке средней квалификации. Усиление вооружения Ме-109 происходило примерно теми лее темпами, в которых повышалась мощность устанавливаемых на нем двигателей. К двум установленным над двигателем синхронным 7,92-мм пулеметам модификации Ме-109В вскоре были добавлены два крыльевых 7,92-мм пулемета (Ме-109С-1), которые на модификации Ме-109Е-1 были заменены 20-мм пушками, на Ме-109Е-3 и на некоторых вариантах Ме-109 F и G дополнительно установили 20-мм пушку, стреляющую через вал пропеллера. Начиная с 1944 года на Ме-109 начали устанавливать и 30-мм пушки МК-108, вес снаряда которой в три раза превышал вес снаряда 20-мм пушки. В варианте истребителя-бомбардировщика Ме-109 мог нести четыре бомбы калибром 50 кг или одну бомбу калибром 250 или 500 кг.


Благодаря высоким летно-тактическим характеристикам упоминавшаяся выше модификация Мс-109Е находилась в производстве без существенных изменений в течение первых двух лет второй мировой войны, и лишь с 1941 года начали появляться более совершенные модификации F, G и К. В зависимости от установленного оборудования и вооружения каждая модификация имела по нескольку вариантов и подвариантов. Например, модификация G существовала в 12 основных вариантах и в более чем 30 подвариантах, предназначенных, например, для выполнения задач истребителя-бомбардировщика или фоторазведчика.


Переоборудование самолетов осуществлялось с помощью так называемых «переделочных комплектов». Имелось два вида комплектов: с помощью комплектов первого вида самолеты переоборудовались в заводских условиях, а комплекты второго вида предназначались для переоборудования в полевых условиях силами авиаремонтных подразделений. К обозначению модификации самолетов с комплектами первого вида добавлялись буквы «U» и номер соответствующего комплекта, а при использовании комплектов второго вида — буква «R» и номер комплекта.


Истребитель Ме-109 на начальном этапе второй мировой войны как минимум не уступал английским истребителям и превосходил все советские истребители. Этому в немалой степени способствовало совершенствование его аэродинамики по сравнению с первыми образцами. В последующие годы внимание конструкторов к аэродинамике было ослаблено в пользу усиления вооружения и повышения мощности двигателя.


Результат не замедлил сказаться: качественное превосходство истребителей союзников по сравнению с подобными же германскими самолетами стало неоспоримым. Дело дошло до того, что в составленном в августе 1944 года отчете испытательного центра Люфтваффе в Рехлинс, который подверг сравнению летно-тактические данные истребителей Мессершмитт Мс-109 и Норт-Америкен Р-51 «Мустанг», прямо отмечалось, что «лучшим решением было бы приостановить развитие наших истребителей с поршневыми двигателями и начать строить «Мустанг».
