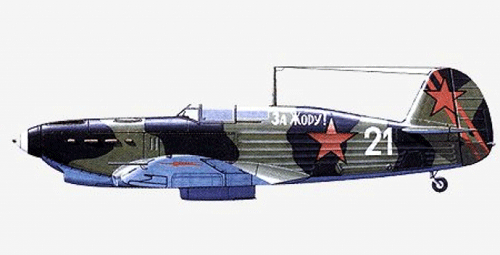

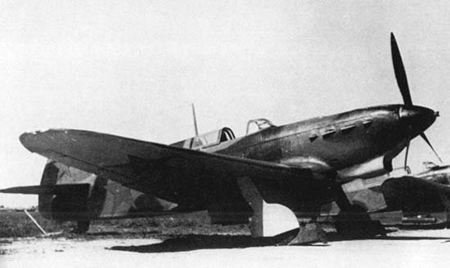

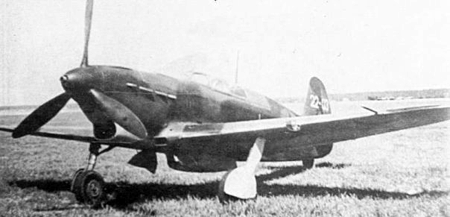

Як-7
В марте 1940 года ОКБ А.С.Яковлева получило официальное задание на разработку учебно-тренировочного самолёта на базе истребителя И-26. Но проектирование И-27 (УТИ-26) началось ещё до этого - 25 января. От истребителя учебный самолёт отличала двухместная кабина, закрытая общим фонарём с индивидуальными сдвижными частями. Вооружение состояло из 2 синхронных пулемётов ШКАС. Для сохранения центровки крыло пришлось сдвинуть вперёд на 100 мм. Изготовление первого прототипа УТИ-26-I на заводе №115 было завершено 17 июня.
1 июля лётчик-испытатель П.Я.Федрови впервые поднял его в воздух. Испытания первого прототипа выявили ряд недостатков конструкции. 16 сентября начались заводские испытания второго прототипа УТИ-26-II, доработанного по результатам испытаний первого. В марте 1941 года началось серийное производство самолёта на заводе №301 в Химках под обозначением Як-7УТИ. Производство продолжалось до эвакуации завода в Новосибирск в сентябре 1941 года.
Летом 1941 года выявилась острая нехватка истребителей на фронте. Ведущий инженер ОКБ Яковлева К.В.Синельщиков предложил переделать учебный самолёт в боевой истребитель. Сам Яковлев вначале отнёсся к этой идее отрицательно, но после более внимательного рассмотрения предложения Синельщикова согласился. Проектирование было осуществлено бригадой конструкторов во главе с Синельщиковым на заводе №301. На самолёте установили мотор-пушку ШВАК, по 3 направляющих для реактивных снарядов под каждым крылом, бронеспинку, протектированные бензобаки. Задняя кабина осталась, но второе управление было демонтировано. По своим характеристикам новый самолёт не уступал Як-1, кое в чём и превосходил. После проведения испытаний незамедлительно последовало постановление ГКО о начале производства. Согласно приказам НКАП от 14 и 26 августа началось производство Як-7 на заводах №301 и №153 (Новосибирск). До эвакуации завод №301 успел изготовить 51 Як-7.
Як-7 построен по аэродинамической схеме свободнонесущего низкоплана. Конструкция смешанная. Фюзеляж овального сечения имел ферменный каркас из стальных труб, фанерную обшивку носовой части и полотняную хвостовой. Капоты двигателя, обтекатели, щитки и зализы дюралевые. Неразъёмное крыло было деревянным с обшивкой из фанеры, оклееной полотном. Хвостовое оперение металлическое. Шасси убирающееся (на Як-7В неубирающееся), трёхопорное, с хвостовым неубирающимся костылём (позже убирающимся колесом). Силовая установка состояла из поршневого V-образного 12-цилиндрового двигателя жидкостного охлаждения ВК-105П (ВК-105ПА, ВК-105ПФ) с трёхлопастным винтом изменяемого шага. Запуск двигателя осуществлялся сжатым воздухом. Топливо размещалось в крыле в 4 протектированных баках (на учебных модификациях устанавливались непротектированные баки). Фонарь кабины аналогичен УТИ-26. Начиная с Як-7А в задней сдвижной части фонаря вместо плексигласа использовалась фанера. Самолёты Як-7Б поздних выпусков имели каплевидный фонарь. Вооружение состояло из 20-мм мотор-пушки ШВАК и 2 синхронных 7,62-мм пулемётов ШКАС, установленных в фюзеляже над двигателем, 6 реактивных снарядов РС-82 под крылом. В отсеке за кабиной могли истанавливаться фотоаппараты или подвешиваться бомбы. Во время перелёта с аэродрома на аэродром здесь оборудовалось место для техника. На Як-7Б вместо пулемётов ШКАС устанавливались 12,7-мм пулемёты УБС.
Существовали следущие модификации:
УТИ-26-I - первый прототип учебно-тренировочного самолёта. Отличался двухместной кабиной с двойным управлением. Вооружение состояло из 2 пулемётов ШКАС. Первый полёт 1 июля 1940 года.
УТИ-26-II - второй прототип. Отличался соотношение площадей стабилизатора и рулей высоты, новым шасси. Первый полёт 16 сентября 1940 года.
Як-7 - серийный истребитель. Отличался протектированными баками, бронеспинкой в кабине пилота. Вооружение состояло из 1 пушки ШВАК, 2 пулемётов ШКАС, 6 реактивных снарядов РС-82. В сентябре-декабре 1941 года на заводах №301 и №153 изготовлено 62 самолёта.
Як-7-37 - истребитель с 37-мм пушкой НС-37 (на прототипе МПШ-37). Оличался сдвинутой назад на 40 мм кабиной. Первый полёт в апреле 1942 года. В августе 1942 года изготовлено 22 самолёта.
Як-7 М-82А - опытный со звездообразным двигателем воздушного охлаждения М-82А. Отличался крылом с автоматическими предкрылками, радиополукомпасом, отсутствием гаргрота за кабиной. Вооружение состояло из 2 синхронных пушек ШВАК в крыле и 1 синхронного пулемёта УБС. Изготовлен в конце 1941 года.
Як-7А - доработанный. Отличался системой нейтрального газа, улучшенной аэродинамикой, фанерным колпаком вместо фонаря второй кабины, возможностью подвески бомб калибра 100 кг. Разработан в начале 1942 года. В январе-мае 1942 года на заводе №153 изготовлено 277 самолётов.
Як-7Б - модернизированный. Отличался двигателем М-105ПА (позже М-105ПФ), элементами конструкции, убирающимся хвостовым колесом, наличием радиостанции РСИ-4. Пулемёты ШКАС заменены на УБС. Первый полёт 28 января 1942 года. С апреля 1942 до июля 1944 годах на заводах №153 и №82 изготовлено 5120 самолётов.
Як-7Б - разведчик. Отличался фотокамерой в закабинном отсеке. Выпускался с 1943 года. Изготовлено 350 самолётов.
Як-7Б - опытный с гермокабиной А.Я.Щербакова.
Як-7Б - опытный с 2 ПВРД ДМ-4с конструкции И.А.Меркулова. Прошёл испытания в марте-декабре 1944 года.
Як-7Б МПВО - истребитель для авиации ПВО. Отличался радиополукомпасом РПК-10 и посадочной фарой.
Як-7В - вывозной. Отличался двухместной кабиной, неубирающимся шасси, отсутствием вооружения. Разработан в Новосибирске в феврале-марте 1942 года. Первый полёт 18 февраля 1942 года. С мая 1942 по декабрь 1943 года на заводе №153 изготовлено 697 самолётов.
Як-7Д - дальний истребитель-разведчик (опытный). Отличался крылом с металлическими лонжеронами, увеличенным запасом топлива. Изготовлен в 1942 году.
Як-7ДИ - дальний истребитель, прототип Як-9. Отличался крылом с металлическими лонжеронами, увеличенным запасом топлива. Вооружение состояло из 1 пушки ШВАК и 1 пулемёта УБС. Первый полёт в конце июня 1942 года.
Як-7Л - опытный с ламинарным профилем крыла (впервые в СССР), разработанным Г.П.Свищевым. Изготовлен летом 1944 года.
Як-7М - вариант истребителя Саратовского завода №292 (опытный). Отличался вооружением из 3 пушек ШВАК, крылом уменьшенного размаха с автоматическими предкрылками и изменёнными законцовками. Прошёл испытания в НИИ ВВС в октябре-декабре 1941 года, но серийно не строился.
Як-7ПД - высотный (опытный). Отличался двигателем М-105ПД мощностью 1160 л.с., каплевидным фонарём. Вооружение состояло из 1 пушки ШВАК. Изготовлен летом 1942 года.
Як-7Р - реактивный (проект). Отличался дополнительными 2 ПВРД конструкции И.А.Меркулова и 1 ЖРД конструкции Л.С.Душкина. Разрабатывался в 1942 году.
Як-7УТИ - серийный учебно-тренировочный. Отличался неубираемым задним костылём, пониженными оборотами двигателя, непротектированными топливными баками. Вооружение состояло из 1 пулемёта ШКАС. Первый полёт 18 мая 1941 года. В апреле-сентябре 1941 года на заводе №301 изготовлено 186 самолётов.
Як-7 внёс значительный вклад в ход воздушной войны на восточном фронте. Его применение не ограничивалось только боевыми действиями. Учебные модификации использовались для подготовки лётного состава для современных по тому времени истребителей. Использовался и для опробывания различных новшеств. Он стал одним из первых советских истребителей, на котором устанавливалось крупнокалиберное пушечное вооружение. На базе Як-7 создавалист летающие лаборатории для отработки прямоточных реактивных двигателей, герметичных кабин, крыла с ламинарным профилем, изучалась возможность увеличения дальности за счёт максимального использования внутреннего объёма для размещения топлива. Дальнейшим развитием Як-7 стал самый массовый советский истребитель периода войны Як-9.
Серийное производство продолжалось до июля 1944 года. Всего изготовлено 6399 самолётов Як-7 всех модификаций. Из них на заводе №301 построено 186 самолётов, на заводе №82 (Москва) - 1300, на заводе №21 (Горький) - 2, остальные (около 4900) - на зваде №153 в Новосибирске. В процессе производства Як-7 постоянно дорабатывался. Широко применялся во время Великой Отечественной войны с зимы 1941-1942 годов до 1944 года на всех фронтах и в авиации ПВО. Снят с вооружения в 1946 году.
